Ingénierie pédagogique et formations : Le diagnostic thermique : un levier pédagogique essentiel dans les métiers de l’énergie

Dans les formations liées au génie climatique, à la maintenance ou à l’efficacité énergétique, le diagnostic thermique constitue une compétence clé. Il permet d’identifier les dysfonctionnements invisibles à l’œil nu, d’optimiser les performances des installations et de cibler les interventions techniques. Pour les apprenants, il s’agit d’un domaine concret, riche en applications pratiques et en outils technologiques.

Publié le - Mis à jour le

Agrandir l'image, fenêtre modale

Visualiser l’invisible : l’apport des caméras thermiques en formation

Les caméras thermiques jouent un rôle fondamental dans l’enseignement des phénomènes thermiques. Elles permettent de :
  • Observer les écarts de température sur des surfaces ou des équipements.
  • Comprendre les principes de déperdition énergétique et d’isolation.
  • S’exercer à la détection d’anomalies telles que les fuites, bouchons ou défauts de circulation.
Ces outils rendent les séances de formation plus interactives et facilitent l’appropriation des savoirs techniques par une approche visuelle et intuitive.

Des cas pratiques pour ancrer les apprentissages

Les caméras thermiques permettent de simuler ou d’analyser des situations réelles :
  • Radiateurs emboués : visualisation des zones froides et perte de rendement.
  • Planchers chauffants : détection des serpentins défectueux ou des bouchons.
  • Climatisation : vérification de la circulation du fluide.
  • Chaudières : contrôle de la distribution de l’eau chauffée.
Ces exercices favorisent la mise en situation professionnelle et développent les capacités d’analyse des apprenants.

Des outils adaptés à la pédagogie

Plusieurs modèles de caméras thermiques peuvent être intégrés dans les parcours de formation, chacun avec ses spécificités :
  • Topdon TC004 : interface intuitive, idéale pour les débutants.
  • Hikmicro B10 : bonne autonomie, adaptée aux sessions longues.
  • Topdon TC001 : connectée à smartphone, pratique pour les ateliers mobiles.
  • Bosch GTC 400C : fonctionnalités avancées pour des exercices complexes.
Ces outils permettent de varier les supports pédagogiques, de comparer les technologies et de stimuler l’esprit critique des apprenants.

Bonnes pratiques d’utilisation en contexte pédagogique

Pour tirer pleinement parti des caméras thermiques en formation :
  • Préparer l’environnement pour éviter les interférences thermiques.
  • Respecter les distances de mesure pour une image précise.
  • Utiliser les palettes thermiques pour adapter la lecture aux situations.
  • Capturer et archiver les relevés pour les intégrer aux supports de cours.
  • Entretenir l’optique pour garantir une qualité constante.

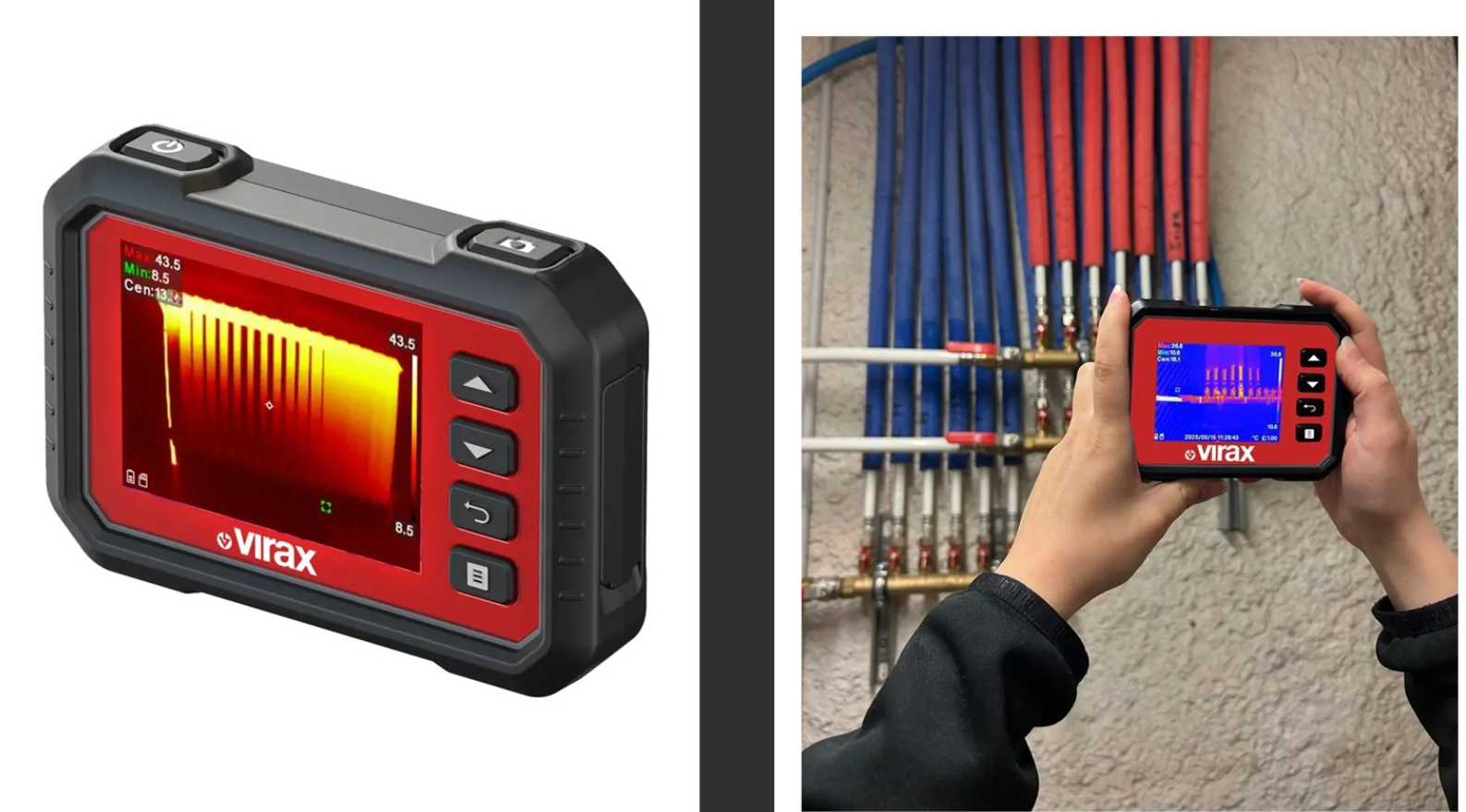

Zoom sur la Thermo Visioval : un exemple d’outil pédagogique accessible

Parmi les modèles disponibles, la Thermo Visioval (réf. 294205, Virax) se distingue par son bon rapport qualité-prix (environ 675 € TTC) et sa résolution de 256 × 192 pixels. Compacte et intuitive, elle s’intègre facilement dans les parcours pédagogiques, offrant une expérience concrète du diagnostic thermique sans nécessiter un investissement élevé.
